코어류

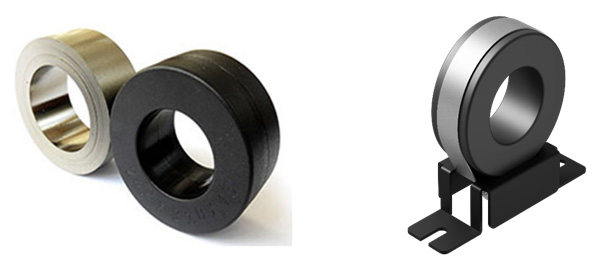

Nanocrystalline Core
- 기존 Ferrite core 대비 약 10배 성능 개선.
- Core Cover(난연 V0) 적용 파손 위험 감소.
- 사이즈: 30~140ø(외경)
- 판넬 고정용 브라켓 타입 코어
나노코어 모델명 체계
| 구분 | 일반타입 | 고정형 브라켓 타입 | |
|---|---|---|---|
| 제품 형상 |
|
|
|
|
사이즈 - mm (외경*내경*두께) |
30*20*15 | NT30-20-15-BA | 브라켓 미적용 |
| 40*25*20 | NT40-25-20-BA | NT40-25-20-S1P | |
| 50*32*20 | NT50-32-20-BA | NT50-32-20-S1P | |
| 64*40^20 | NT64-40-20-BA | NT64-40-20-S1P | |
| 80*50*20 | NT80-50-20-BA | NT80-50-20-S1P | |
| 90*60*20 | NT90-60-20-BA | NT90-60-20-S1P | |
| 110*80*25 | NT110-80-25-BA | NT110-80-25-S1P | |
| 140*100*25 | NT140-100-25-BA | NT140-100-25-S1P | |
| ※ 표준 제품 외의 다른 사이즈에 대해서는 별도 문의 부탁드립니다. | |||

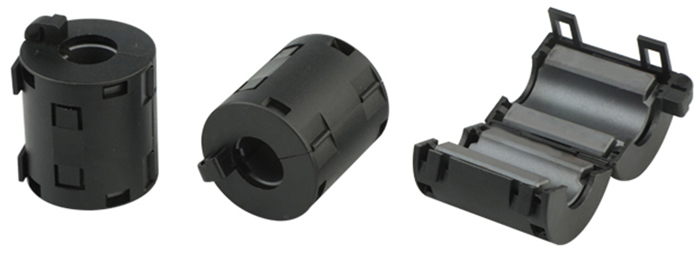

CLAMP CORE (FERRITE)
-
클램프 형태로 작업이 용이함

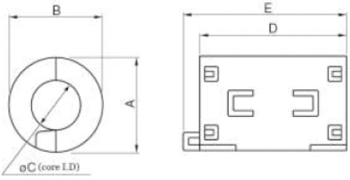

| No. | Part No. | A (Max.) | B (Min.) | C (Max.) | D (Max.) | E (Max.) |
|---|---|---|---|---|---|---|
| 1 | FC301355 | 30.0 | 30.0 | ø13 | 34 | 39 |
