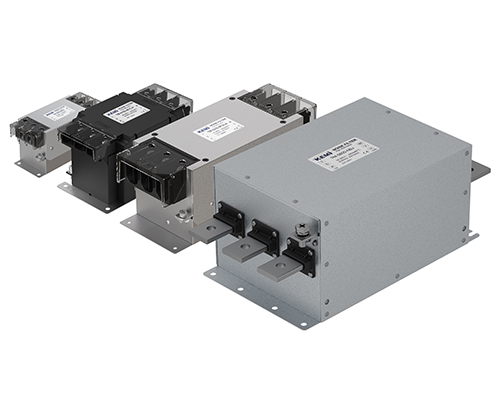

EMI필터

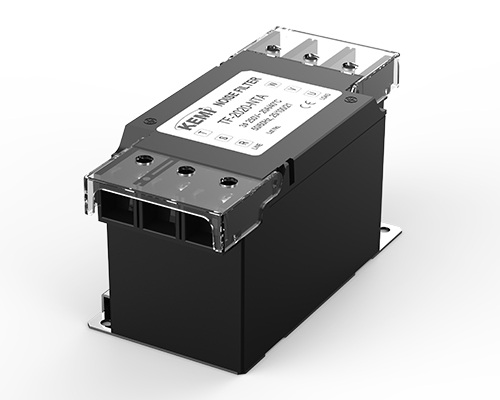

TF-SERIES
- 삼상, 250V~500V, 6~30A
- 보급형, 일반형, 고감쇄형
- 취득인증: KC(Only 일반형), CE, UL(Only 일반형)
| TF | - | 2 | 0 | 0 | 6 | - | * | T | A |
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | ||||
| 삼상, 소용량 |
2: 250V 5: 500V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A |
L: 보급형 N: 일반형 U: 고감쇄형 |
T: 터미널 블록 | A: LOW (표준) | ||||

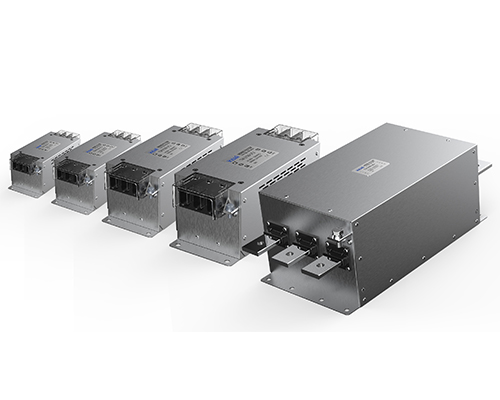

TM-SERIES 일반형
- 삼상, 250V~500V, 40~800A
- 일반형 – 높은 감쇄효과
- 취득인증: CE, UL(옵션: -UL, 40~800A)
| TM | - | 2 | 0 | 0 | 6 | - | * | * | * | - | * | - | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | CASE | 인증 | ||||||
| 삼상, 소용량 |
2: 250V 5: 500V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A |
M: 일반형 | T: 터미널 블록 | A: LOW (표준) | BLANK : 알루미늄 | BLANK : CE인증 | ||||||
|
040: 40A 050: 50A |
A : LOW | BLANK : GI 강판 |
BLANK : CE인증 UL : UL인증 |
||||||||||
|
060: 60A 080: 80A 100: 100A |
A: LOW G: MIDDLE |
P: Plastic | |||||||||||
|
125: 125A 150: 150A 200: 200A |
A: LOW G: MIDDLE J: HIGH |
A: 알루미늄 | |||||||||||
| 250: 250A |
A: LOW G: MIDDLE J: HIGH |
A: 알루미늄 | BLANK: CE인증 UL : UL인증 |
||||||||||
|
300: 300A 400: 400A 500: 500A 600: 600A 700: 700A 800: 800A |
N: 일반형 | B: 부스바 |
A: LOW G: MIDDLE J: HIGH |
BLANK: 갈바륨 | BLANK: CE인증 UL : UL인증
|
||||||||

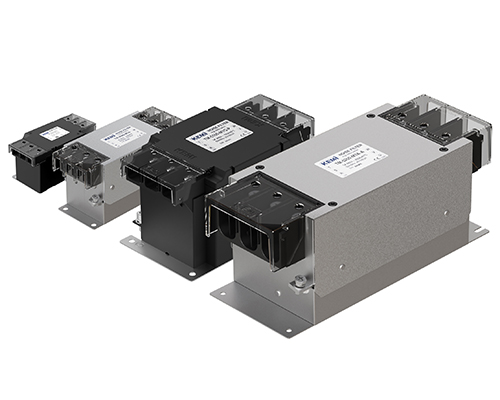

TM-SERIES 고감쇄형
- 삼상, 250V~500V, 6~800A
- 고감쇄형 – 매우 높은 감쇄효과
- 취득인증: CE, UL(옵션: -UL)
| TM | - | 2 | 0 | 0 | 6 | - | * | * | * | - | * |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | 인증 | |||||
| 삼상, 고감쇄형 |
2: 250V 5: 500V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A 040: 40A 050: 50A 060: 60A 080: 80A 100: 100A 125: 125A 150: 150A 200: 200A |
U: 고감쇄형 | T: 터미널 블록 |
J: HIGH (표준) G: MIDDLE A: LOW |
BLANK: CE인증 UL: UL인증 |
|||||
| 250: 250A | BLANK: CE인증 | ||||||||||
|
300: 300A 400: 400A 500: 500A 600: 600A 700: 700A 800: 800A |
B: 부스바 |
BLANK: CE인증 UL: UL인증 |
|||||||||

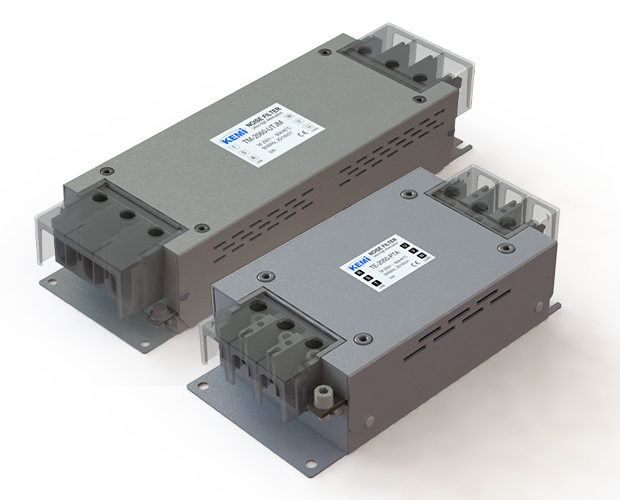

TM-SERIES HA 초고감쇄형
- 삼상, 250V~500V, 20~150A
- 초고감쇄형 – 매우 높은 감쇄효과
- 취득인증: CE
| TM | - | 2 | 0 | 0 | 6 | - | U | T | * | - | HA |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | 타입 | |||||
|
2: 250V 5: 500V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A 040: 40A 050: 50A 060: 60A 080: 80A 100: 100A 125: 125A 150: 150A |
U: 고감쇄형 | T: 터미널 블록 |
J: HIGH (표준) G: MIDDLE A: LOW |
HA: 초고감쇄, 알루미늄 |
||||||

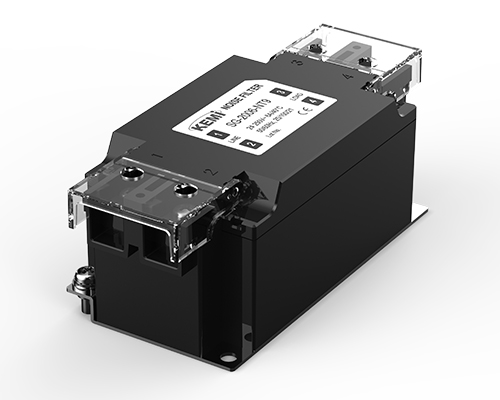

SG-SERIES
- 단상, 250V, 6~30A
- 보급형, 일반형, 고감쇄형, 초고감쇄형
- DIN RAIL 타입 (옵션 선택: -D)
- 취득인증: KC(Only 일반형), CE, UL(Only 일반형)
| SG | - | 2 | 0 | 0 | 6 | - | * | T | 9 |
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | ||||
| 단상, 소용량 | 2: 250V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A |
L: 보급형 N: 일반형 H: 고감쇄형 U: 초고감쇄형 |
T: 터미널 블록 | 9: LOW (표준) | ||||

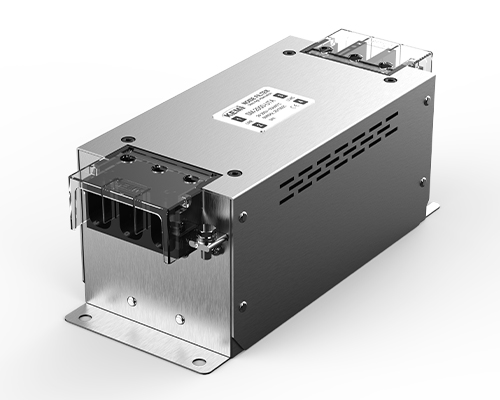

SF-SERIES
- 단상, 250V, 6~50A
- 일반형, 고감쇄형
- DIN RAIL 타입 (옵션 선택: -D)
- 취득인증: CE
| SF | - | 2 | 0 | 0 | 6 | - | * | T | A |
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | ||||
| 단상, 소용량 | 2: 250V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A 040: 40A 050: 50A |
N: 일반형 U: 고감쇄형 |
T: 터미널 블록 | A: LOW (표준) | ||||

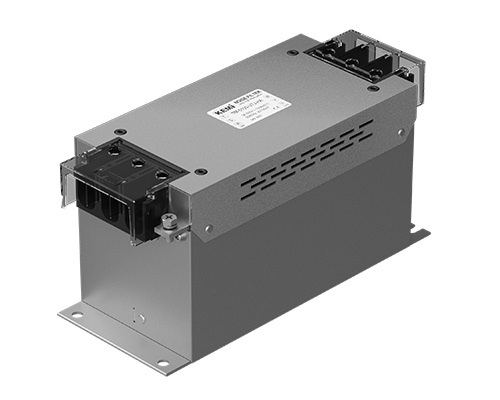

SM-SERIES
- 단상, 250V, 6~200A
- 일반형, 고감쇄형
- 취득인증: CE
| SM | - | 2 | 0 | 0 | 6 | - | * | T | A |
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | ||||
| 단상, 고용량 | 2: 250V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A 040: 40A 050: 50A 060: 60A 080: 80A 100: 100A 125: 125A 150: 150A 200: 200A |
M: 일반형 U: 고감쇄형 |
T: 터미널 블록 | A: LOW (표준) | ||||
리액터
- 삼상, 250V~500V, 10~40A
- 일반형 – 높은 감쇄효과
- 취득인증: CE
| MF | - | 2 | 0 | 1 | 0 | - | 3N | ||
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 회로구성 | ||||||
| 삼상, 리액터 |
2: 250V 5: 500V |
010: 10A 020: 20A 030: 30A 040: 40A |
3N: 리액터 회로 | ||||||
인버터 용 필터 (전단 및 후단용)
- 삼상, 250V~500V, 6~200A
- 일반형 – 높은 감쇄효과
- 취득인증: CE(6~200A), UL(6~30A)
| TF | - | 2 | 0 | 0 | 6 | - | N | * | * |
|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 구분 | ||||||
| TF |
2: 250V 5: 500V |
006: 6A 010: 10A 016: 16A 020: 20A 030: 30A |
N: 일반형 |
TA: 인버터 전단용 04: 인버터 후단용 |
|||||
| TM |
040: 40A 050: 50A |
||||||||
|
060: 60A 080: 80A 100: 100A |
|||||||||
|
125: 125A 150: 150A 200: 200A |
|||||||||
슬림타입
- 삼상, 250~500V
- 일반형: 50, 100A
- 고감쇄형: 40, 50, 60A
- 취득인증: CE
| TM | - | 2 | 0 | 3 | 0 | - | * | T | * | - | * |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시리즈 | 전압 | 전류 | 성능 | 체결방식 | Y-CAP | SUFFIX | |||||
| 삼상, 슬림타입 |
2: 250V 5: 500V |
030: 30A 040: 40A 050: 50A 060: 60A 080: 80A 100: 100A |
P: 일반형 | T: 터미널 블록 | A: LOW (표준) | N/A | |||||
|
030: 30A 040: 40A 050: 50A 060: 60A |
U: 고감쇄형 |
J: HIGH (표준) G: MIDDLE A: LOW |
M: 슬림타입 | ||||||||
